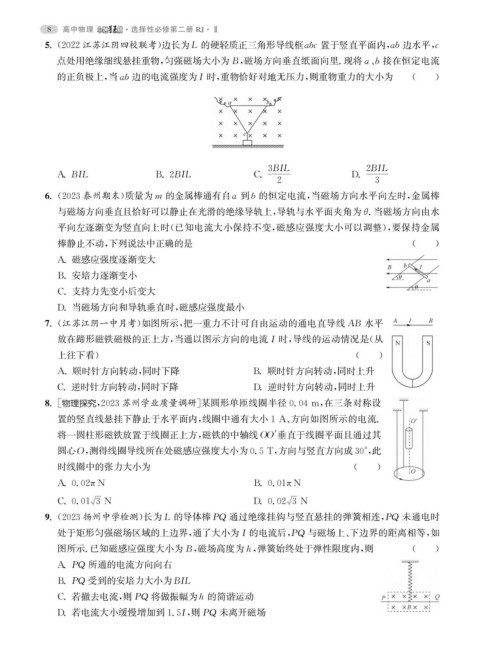

Page 14 - 高中物理小题狂做·选择性必修第二册RJ·Ⅱ

8 高中物理

·选择性必修第二册 RJ · Ⅱ

5. ( 2022江苏江阴四校联考) 边长为L 的硬轻质正三角形导线框 abc 置于竖直平面内, ab 边水平, c
点处用绝缘细线悬挂重物, 匀强磁场大小为B , 磁场方向垂直纸面向里. 现将a 、 b 接在恒定电流
的正负极上, 当ab 边的电流强度为 I 时, 重物恰好对地无压力, 则重物重力的大小为 ( )

3BIL 2BIL

A.BIL B.2BIL C. D.
2 3
6. ( 2023泰州期末) 质量为 m 的金属棒通有自 a 到 b 的恒定电流, 当磁场方向水平向左时, 金属棒

与磁场方向垂直且恰好可以静止在光滑的绝缘导轨上, 导轨与水平面夹角为 θ. 当磁场方向由水

平向左逐渐变为竖直向上时( 已知电流大小保持不变, 磁感应强度大小可以调整), 要保持金属
棒静止不动, 下列说法中正确的是 ( )

A. 磁感应强度逐渐变大

B. 安培力逐渐变小
C. 支持力先变小后变大

D. 当磁场方向和导轨垂直时, 磁感应强度最小
7. ( 江苏江阴一中月考) 如图所示, 把一重力不计可自由运动的通电直导线 AB 水平

放在蹄形磁铁磁极的正上方, 当通以图示方向的电流I 时, 导线的运动情况是( 从

上往下看) ( )

A. 顺时针方向转动, 同时下降 B. 顺时针方向转动, 同时上升

C. 逆时针方向转动, 同时下降 D. 逆时针方向转动, 同时上升

8. [ 物理探究, 2023苏州学业质量调研] 某圆形单匝线圈半径0.04m , 在三条对称设

置的竖直线悬挂下静止于水平面内, 线圈中通有大小1A 、 方向如图所示的电流.
将一圆柱形磁铁放置于线圈正上方, 磁铁的中轴线OO' 垂直于线圈平面且通过其

圆心 O , 测得线圈导线所在处磁感应强度大小为0.5T , 方向与竖直方向成30° , 此
时线圈中的张力大小为 ( )

A.0.02πN B.0.01πN

C.0.013N D.0.023N
9. ( 2023扬州中学检测) 长为L 的导体棒PQ 通过绝缘挂钩与竖直悬挂的弹簧相连, PQ 未通电时

处于矩形匀强磁场区域的上边界, 通了大小为I 的电流后, PQ 与磁场上、 下边界的距离相等, 如

图所示. 已知磁感应强度大小为B , 磁场高度为h , 弹簧始终处于弹性限度内, 则 ( )
A.PQ 所通的电流方向向右

B.PQ 受到的安培力大小为BIL
C. 若撤去电流, 则PQ 将做振幅为 h 的简谐运动

D. 若电流大小缓慢增加到1.5I , 则PQ 未离开磁场
