11
第一章 安培力与洛伦兹力

A B C D

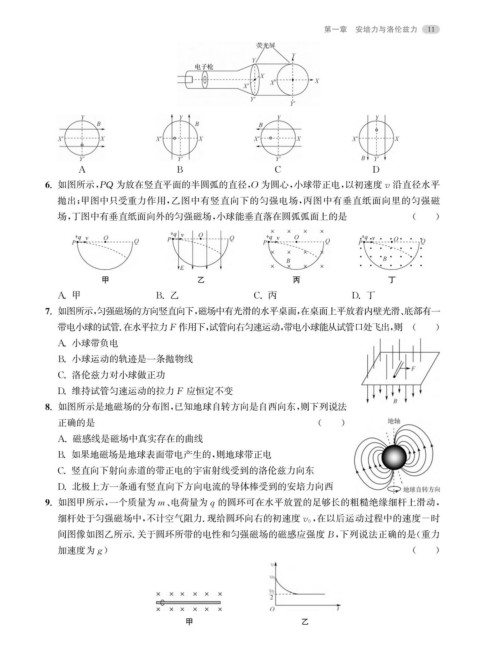

6. 如图所示, PQ 为放在竖直平面的半圆弧的直径, O 为圆心, 小球带正电, 以初速度v 沿直径水平
抛出; 甲图中只受重力作用, 乙图中有竖直向下的匀强电场, 丙图中有垂直纸面向里的匀强磁

场, 丁图中有垂直纸面向外的匀强磁场, 小球能垂直落在圆弧弧面上的是 ( )

甲 乙 丙 丁

A. 甲 B. 乙 C. 丙 D. 丁

7. 如图所示, 匀强磁场的方向竖直向下, 磁场中有光滑的水平桌面, 在桌面上平放着内壁光滑、 底部有一
带电小球的试管. 在水平拉力F 作用下, 试管向右匀速运动, 带电小球能从试管口处飞出, 则 ( )
A. 小球带负电

B. 小球运动的轨迹是一条抛物线

C. 洛伦兹力对小球做正功
D. 维持试管匀速运动的拉力F 应恒定不变

8. 如图所示是地磁场的分布图, 已知地球自转方向是自西向东, 则下列说法
正确的是 ( )

A. 磁感线是磁场中真实存在的曲线

B. 如果地磁场是地球表面带电产生的, 则地球带正电

C. 竖直向下射向赤道的带正电的宇宙射线受到的洛伦兹力向东

D. 北极上方一条通有竖直向下方向电流的导体棒受到的安培力向西
9. 如图甲所示, 一个质量为 m 、 电荷量为 q 的圆环可在水平放置的足够长的粗糙绝缘细杆上滑动,

, 在以后运动过程中的速度-时
细杆处于匀强磁场中, 不计空气阻力. 现给圆环向右的初速度v 0
间图像如图乙所示. 关于圆环所带的电性和匀强磁场的磁感应强度B , 下列说法正确的是( 重力

加速度为 ) ( )
g

甲 乙
