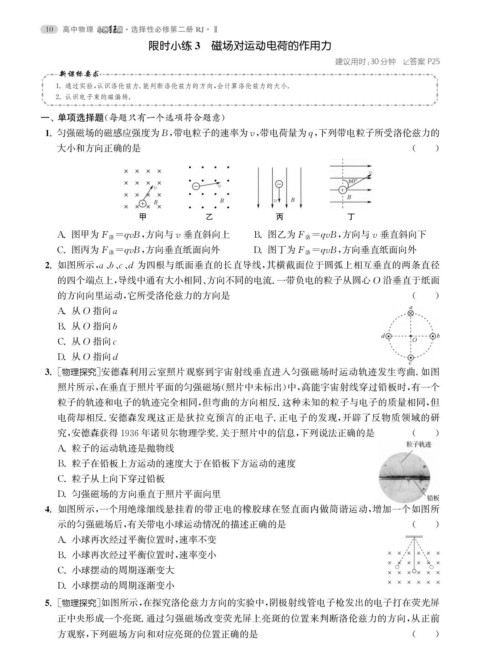

Page 16 - 高中物理小题狂做·选择性必修第二册RJ·Ⅱ

10 高中物理

·选择性必修第二册 RJ · Ⅱ

限时小练3 磁场对运动电荷的作用力
建议用时: 30 分钟 答案 P25

新课标要求

1. 通过实验, 认识洛伦兹力. 能判断洛伦兹力的方向, 会计算洛伦兹力的大小.

2. 认识电子束的磁偏转.

一、 单项选择题( 每题只有一个选项符合题意)
1. 匀强磁场的磁感应强度为B , 带电粒子的速率为 v , 带电荷量为 , 下列带电粒子所受洛伦兹力的

q
大小和方向正确的是 ( )

甲 乙 丙 丁

A. 图甲为F洛= q vB , 方向与v 垂直斜向上 B. 图乙为F洛= q vB , 方向与v 垂直斜向下

C. 图丙为F洛= q vB , 方向垂直纸面向外 D. 图丁为F洛= q vB , 方向垂直纸面向外

2. 如图所示, a 、 b 、 c 、 d 为四根与纸面垂直的长直导线, 其横截面位于圆弧上相互垂直的两条直径
的四个端点上, 导线中通有大小相同、 方向不同的电流. 一带负电的粒子从圆心O 沿垂直于纸面
的方向向里运动, 它所受洛伦兹力的方向是 ( )

A. 从O 指向 a

B. 从O 指向 b

C. 从O 指向 c

D. 从O 指向 d
3. [ 物理探究] 安德森利用云室照片观察到宇宙射线垂直进入匀强磁场时运动轨迹发生弯曲. 如图

照片所示, 在垂直于照片平面的匀强磁场( 照片中未标出) 中, 高能宇宙射线穿过铅板时, 有一个

粒子的轨迹和电子的轨迹完全相同, 但弯曲的方向相反. 这种未知的粒子与电子的质量相同, 但
电荷却相反. 安德森发现这正是狄拉克预言的正电子. 正电子的发现, 开辟了反物质领域的研
究, 安德森获得1936年诺贝尔物理学奖. 关于照片中的信息, 下列说法正确的是 ( )

A. 粒子的运动轨迹是抛物线

B. 粒子在铅板上方运动的速度大于在铅板下方运动的速度

C. 粒子从上向下穿过铅板

D. 匀强磁场的方向垂直于照片平面向里

4. 如图所示, 一个用绝缘细线悬挂着的带正电的橡胶球在竖直面内做简谐运动, 增加一个如图所
示的匀强磁场后, 有关带电小球运动情况的描述正确的是 ( )

A. 小球再次经过平衡位置时, 速率不变

B. 小球再次经过平衡位置时, 速率变小
C. 小球摆动的周期逐渐变大

D. 小球摆动的周期逐渐变小

5. [ 物理探究] 如图所示, 在探究洛伦兹力方向的实验中, 阴极射线管电子枪发出的电子打在荧光屏

正中央形成一个亮斑. 通过匀强磁场改变荧光屏上亮斑的位置来判断洛伦兹力的方向, 从正前
方观察, 下列磁场方向和对应亮斑的位置正确的是 ( )
