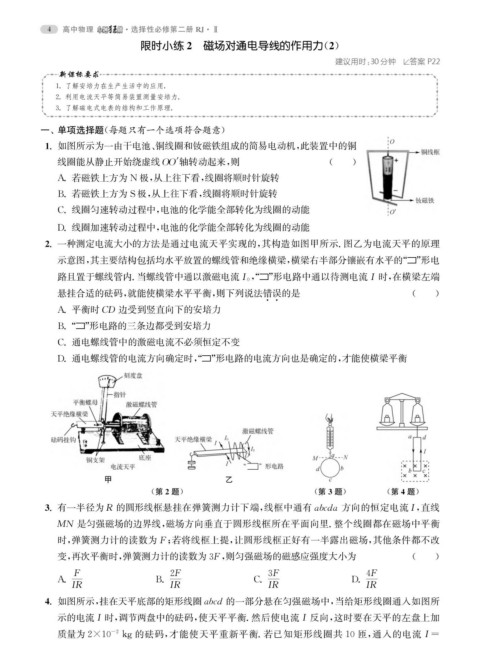

Page 10 - 高中物理小题狂做·选择性必修第二册RJ·Ⅱ

4 高中物理

·选择性必修第二册 RJ · Ⅱ

2
限时小练2 磁场对通电导线的作用力()
建议用时: 30 分钟 答案 P22
新课标要求

1. 了解安培力在生产生活中的应用.

2. 利用电流天平等简易装置测量安培力.

3. 了解磁电式电表的结构和工作原理.

一、 单项选择题( 每题只有一个选项符合题意)
1. 如图所示为一由干电池、 铜线圈和钕磁铁组成的简易电动机, 此装置中的铜

线圈能从静止开始绕虚线OO' 轴转动起来, 则 ( )

A. 若磁铁上方为 N 极, 从上往下看, 线圈将顺时针旋转

B. 若磁铁上方为S极, 从上往下看, 线圈将顺时针旋转

C. 线圈匀速转动过程中, 电池的化学能全部转化为线圈的动能
D. 线圈加速转动过程中, 电池的化学能全部转化为线圈的动能

2. 一种测定电流大小的方法是通过电流天平实现的, 其构造如图甲所示. 图乙为电流天平的原理
示意图, 其主要结构包括均水平放置的螺线管和绝缘横梁, 横梁右半部分镶嵌有水平的“ ” 形电
,“ ” 形电路中通以待测电流I 时, 在横梁左端
路且置于螺线管内. 当螺线管中通以激磁电流I 0
悬挂合适的砝码, 就能使横梁水平平衡, 则下列说法错误的是 ( )
∙∙
A. 平衡时CD 边受到竖直向下的安培力

B. “ ” 形电路的三条边都受到安培力

C. 通电螺线管中的激磁电流不必须恒定不变

D. 通电螺线管的电流方向确定时,“ ” 形电路的电流方向也是确定的, 才能使横梁平衡

甲 乙

( 第2题) ( 第3题) ( 第4题)

3. 有一半径为R 的圆形线框悬挂在弹簧测力计下端, 线框中通有abcda 方向的恒定电流 I , 直线
MN 是匀强磁场的边界线, 磁场方向垂直于圆形线框所在平面向里. 整个线圈都在磁场中平衡

时, 弹簧测力计的读数为F ; 若将线框上提, 让圆形线框正好有一半露出磁场, 其他条件都不改
变, 再次平衡时, 弹簧测力计的读数为3F , 则匀强磁场的磁感应强度大小为 ( )

F 2F 3F 4F

A. B. C. D.
IR IR IR IR

4. 如图所示, 挂在天平底部的矩形线圈abcd 的一部分悬在匀强磁场中, 当给矩形线圈通入如图所
示的电流I 时, 调节两盘中的砝码, 使天平平衡. 然后使电流I 反向, 这时要在天平的左盘上加

-2
质量为2×10 k g 的砝码, 才能使天平重新平衡. 若已知矩形线圈共 10 匝, 通入的电流I=
